سوزن شفت بادی یا والف شفت بادی و ملزومات شفت های بادی
شفت بادی یا air shaft نوعی شفت هست که در وایندر یا آنوایندر دستگاههای تولید فیلم، چاپ وبسته بندی، منسوجات و صنایع کاغذ استفاده می گردد . بر روی آن گیره هایی از جنس لاستیک یا فلز قرار دارد که بعد از جا زدن شفت درون بوبین رول با باد کردن شفت بوسیله هوای فشرده تیوب داخل شفت منبسط می گردد و گیره های شفت سبب درگیر شدن شفت با بوبین رول و قفل شدن رول بر روی شفت می شود. از جمله ملزومات شفت های بادی ،سوزن شفت بادی یا والف شفت بادی از ملزومات مورد استفاده در شفت ها می باشد.
همانطور که گفته شد شفت های بادی از چند قسمت مختلف تشکیل شده اند:
- بدنه فولادی یا آلومینیومی
- گریپر ها یا لاستیک های درگیر شونده با بوبین
- تیوپ شفت
- والف شفت یا سوزن شفت

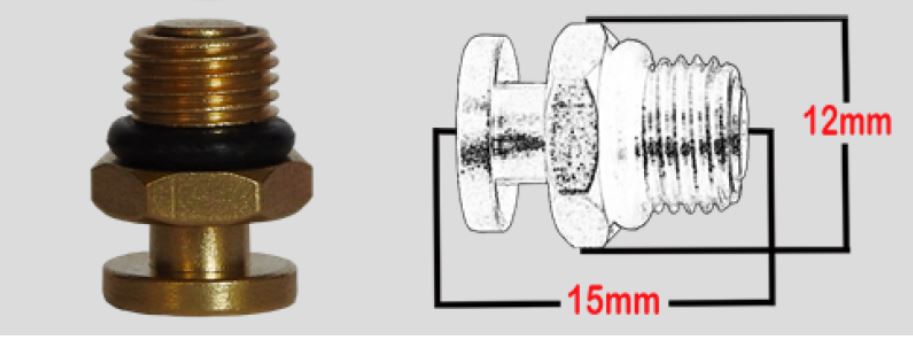

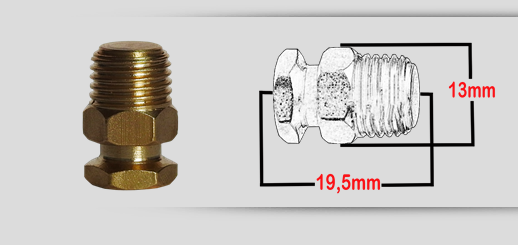

والف شفت معمولا در دو سایز 1/4 اینچ یا 1/8 اینچ تولید می گردد. با توجه به جنس والف و کیفیت سوزن داخلی تقسیم بندی می گردد.

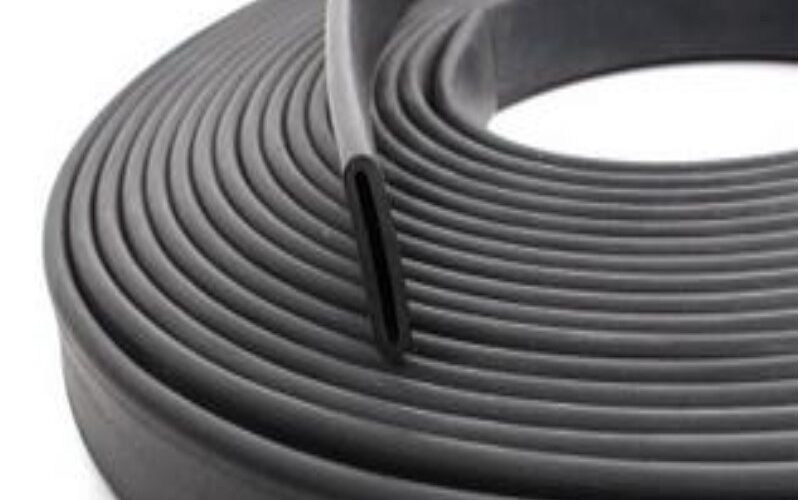

تیوپ شفت بادی
تیوپ شفت های بادی یکی از ملزومات شفت های بادی می باشد و در رول گیر ها و جمع کن دستگاههی تولید نایلون و چاپ و بسته بندی استفاده می گردد
تیوپ شفت بادی چیست؟
در صنعت شفت های بادی در دو نوع ساخته می شوند.
- شفت بادی با تیوپ مرکزی
- شفت بادی با تیوپ های جداری
شفت بادی با تیوپ مرکزی در واقع یک لوله با آلیاژ مقاوم از جنس فولاد یا آلومینیوم می باشد که درون خود یک تیوپ لوله ای از جنس NBR یا لاستیک دارد. با انتقال هوای فشرده از طریق والف شفت بادی تیوب شفت باد شده و به زائده های لاستیکی که بر روی شفت تعبیه شده فشار می آورد. با منبسط شدن تیوب زائده لاستیکی از شیار شفت بیرون زده و به دوک کاغذی یا PVCیا لوله فشار می آورد و سبب نگه داشت آن می شود. قطر خارجی استاندارد تیوب شفت بادی برای سایز سه اینچ 35 میلیمتر می باشد و امکان سفارش در متراژ درخواستی از فروشگاه توان پیشرو را دارد.
شفت بادی با تیوپ جداری همانند ساختارشفت بادی با تیوب مرکزی است. با این تفاوت که تیوپ های آن درون شفت نیست و در سطح شفت به صورت جداری به شکل نوار پخش شده اند. با ورود هوا از طریق سوزن شفت بادی این نوارها منبسط شده و در مسیر خود تمامی زائده های پلاستیکی را به حرکت وا می دارد و با دوک درگیر می کند. تیوب های این نوع شفتها در اندازه های استاندارد 14.5 میلیمتر و 20 میلیمتر و 25 میلیمتر موجود است. معمولا در نوع جنس NBR و پلی اورتان در فروشگاه توان پیشرو موجود می باشد.
فروشگاه توان پیشرو تامین کننده ملزومات تولید فیلم ،چاپ و بسته بندی می باشد. برای تهیه والف یا سوزن شفت بادی ، تیوب شفت بادی و یا ملزومات آن با ما تماس بگیرید. -02634643601- 09109354205
