سنسور فشار اکسترودر یا سنسور فشار MELTL مواد مذاب پلاستیک

سنسور فشار مواد مذاب پلاستیک یا سنسور فشار اکسترودر چیست:

سنسور فشار مواد مذاب پلاستیک یا مبدل فشار مذاب با دمای بالا یک تجهیز الکترونیکی است که یک متغیر فیزیکی (فشار) را به سیگنال الکتریکی (جریان یا ولتاژ یا خروجی شبکه ) تبدیل می‌کند که این سیگنالها توسط دستگاه دیگر پردازش و نمایش داده می شود. سنسور فشار Melt یا اصطلاحا Pressure transducer غالبا در ماشین آلات اکستروژن کاربرد دارد. وظیفه آن نمایش واقعی فشار درون سیلندر اکسترودر می باشد.

همانطور که می دانید اکستروژن فرآیندی است که مواد گرانول پلیمری را تحت فرآیند فشار و دمای بالا برای قالب معینی شکل می دهد. این کار بدین صورت است که ابتدا مواد را با حرارت نرم می کنند و با استفاده از یک پیچ محرک، مواد به سمت دهانه خروجی قالب هدایت می شوند. قالب برای شکل دادن به مواد مذاب پلاستیک کاربرد دارد. ترکیبات مختلف، رنگ‌ها و افزودنی‌ها را می‌توان با مواد پلاستیکی در حین حرکت در مسیر پیچ یا ماردون مخلوط کرد. مواد گرم شده توسط قالب شکل می گیرند و سپس سرد می شوند تا شکل خود را حفظ کنند.

سنسورهای فشار یا melt pressure transducer ها دارای یک خروجی استاندارد صنعتی 4-20 میلی آمپر یا 0-10 ولت است . و با تمام مدل های سایر برندها که از کانکتور سرنیزه 6 پین سبک Bendix استفاده می کنند، سازگاری پین به پین دارد.

سنسور فشار مذاب شامل یک بدنه سفت و سخت به طول 6 اینچی، یک مویین انعطاف پذیر 18 اینچی و یک رزوه UNF، M14، M18 و M14 1/2-20 برای نصب در سوراخ های نصب مبدل استاندارد است. این سنسورهابا دقت بالا فشار مواد مذاب را به سیگنال mV/V یا سیگنال‌های تقویت‌کننده مانند 4/20mA، 0/5V و 0/10V تبدیل می‌کند.

سنسور فشار مواد مذاب اکسترودر برند جفران Gefran

سنسور یا مبدل فشار اکسترودر برند جفران gefran در انواع مدلها با خروجی های متفاوت موجود می باشند:

سنسور فشار اکسترودر GEFRAN سری M3 :

سنسورهای مواد مذاب اکسترودر Gefran

سری M3 Gefran ترانسمیترهای فشار برای استفاده در محیط کار با دمای بالا هستند و به طور خاص برای اندازه گیری فشار مذاب طراحی شده اند و فقط برای استفاده در تاسیسات ثابت در مقیاس بزرگ یا در ابزارهای صنعتی ثابت در مقیاس بزرگ، معمولاً اکسترودرها، یا برای تجهیزات آزمایشگاهی B2B در دسترس هستند.

ویژگی اصلی این سری قابلیت خواندن دمای رسانه تا 400 درجه سانتی گراد است.بر اساس اصل انتقال فشار هیدرولیک و اندازه گیری آن مبتنی است و مایع جیوه کامل درون آن پایداری فشار و اندازه گیری دقیق را تضمین می کند. اندازه گیری فیزیکی با استفاده از فناوری کرنش سنج به یک اندازه گیری الکتریکی تبدیل می شود.

ویژگی ها :

محدوده فشار از: 0-35 تا 0-2000 بار / 0-500 تا 0-30000 psi
استرین گیج پل وتستون
دقت: <±0.25% FS (H); <±0.5% FS (M)

برای مشاوره و تامین این سری از سنسورهای فشار gefran با ما در مجموعه توان پیشرو در تماس باشید

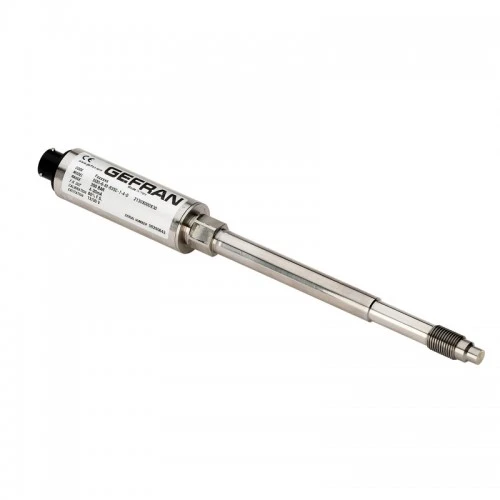

سنسور فشار اکسترودر سری K برند Gefran:

سری K7 برای کاربرد در دمای بالا که دمای فرآیند ممکن است به 538 درجه سانتیگراد (1000 درجه فارنهایت) برسد استفاده می گردد. (مانند پلیمرهای مهندسی شده با درجه حرارت بالا). این سری از اصول استاندارد فشار مذاب و ساختار استفاده می کند، اما از یک تقریباً تراکم ناپذیر (NAK سدیم پتاسیم) برای انتقال فشار استفاده می کند. کمیت فیزیکی با استفاده از تکنولوژی کرنش سنج فیلم ضخیم به یک اندازه الکتریکی تبدیل می شود. نسخه تایید شده SIL2 این محصول را برای استفاده در کاربردهای ایمنی عملکردی، به ویژه در کارخانه های فرآیند تولید پلیمرها، که در آن ایمنی در عملکرد سنسور یک نیاز ضروری است، مناسب می کند.

ویژگی ها:

محدوده فشار از: 0-17 تا 0-1000 بار / 0-250 تا 0-15000 psi
دقت: < ± 0.25% FS (H); < ± 0.5٪ FS (M)
تاییدیه های SIL2 برای ایمنی عملکردی

سنسور فشار مواد مذاب اکسترودر سری W برند Gefran جفران:

سری WE Gefran ترانسمیترهای فشار برای استفاده در محیط های با دمای بالا هستند. ویژگی اصلی این سری مبتنی بر قابلیت خواندن دمای محیط تا 315 درجه سانتی گراد می باشد. اساس کار آن بر اساس انتقال فشار هیدرولیک است. سیستم پر از مایع، پایداری دما را تضمین می کند. کمیت فیزیکی با استفاده از تکنولوژی کرنش سنج فیلم ضخیم در یک اندازه گیری الکتریکی تبدیل می شود.

ویژگی ها:

محدوده فشار از: 0-17 تا 0-1000 بار / 0-250 تا 0-15000 psi
دقت: < ± 0.25% FS (H); < ± 0.5٪ FS (M)
سیستم پر از مایع برای پایداری دما

سنسور فشار مواد مذاب اکسترودر سری I برند Gefran جفران:

سری “IMPACT” Gefran، ترانسمیترهای فشار، بدون سیال انتقال، برای استفاده در محیط با دمای بالا (350 درجه سانتیگراد) هستند.

فشار متوسط از طریق یک دیافراگم ضخیم به طور مستقیم به عنصر سیلیکونی حساس منتقل می شود. فشار وارده توسط یک ساختار سیلیکونی میکرو کار شده (MEMS) انتقال داده می شود و اصل عملیاتی آن پیزو مقاومت است.

این سری جدید “ILI” با خروجی دیجیتال “IO-Link” یک دستگاه هوشمند است که به طور خاص برای برآورده کردن الزامات محیط “Industry 4.0” طراحی شده است، با اطلاعات کمکی مناسب برای جلوگیری از خرابی ماشین.

ویژگی اصلی سنسورهای “IMPACT” این است که آنها حاوی هیچ مایع انتقال نیستند.

نیاز به حداقل انحراف مورد نیاز عنصر حساس، دلیل استفاده از ساختار مکانیکی قوی در این سنسور می باشد.

غشای تماس فرآیند می تواند تا 15 برابر ضخیم تر از غشای مورد استفاده در سنسورهای Melt معمول باشد.

مناسب برای کاربردهای ایمنی عملکردی به لطف PLd و تاییدیه SIL2

ویژگی ها:

دقت انطباق سطح عملکرد “d” و SIL 2: < ± 0.25% FS (H); < 0.5% FS (M) محدوده فشار: 0-10 تا 0-1000 بار / 0-150 تا 0-15000 psi

مجموعه توان پیشرو تامین کننده انواذع سنسور فشار مواد مذاب اکسترودر با برند Gefran و Genius می باشد. برای مشاوره و تامین محصول مورد نظر خود با ما در تماس باشد
