سیستم های کنترل لبه فیلم دارای سه بخش هستند :
کنترل کننده
سنسور تشخیص لبه
عملگر یا Actuator
سنسورهای وب گاید:
در سیستمهای کنترل لبه غالبا از سه نوع سنسور استفاده می گردد:

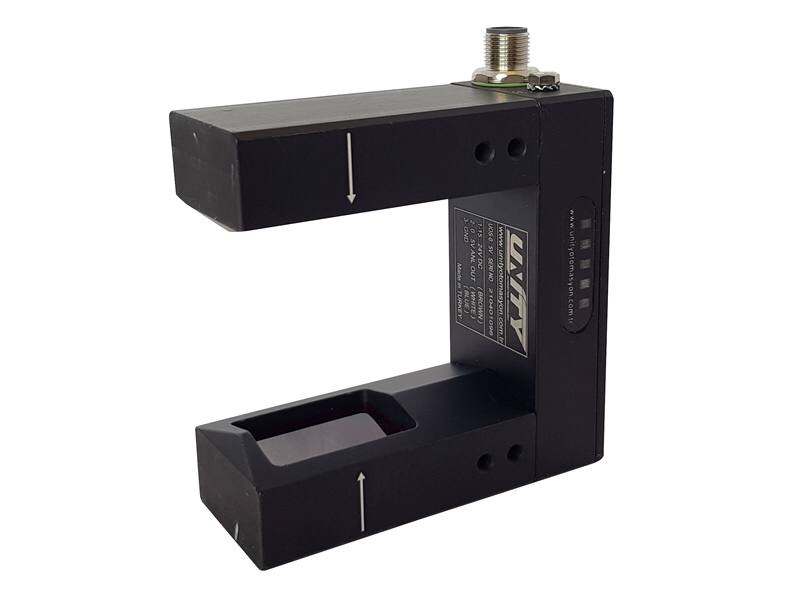

سنسورهای U شکل اولتراسونیک
خواندن خط رنگ یا خط چاپ
فتو الکتریک ( سنسور نوری)
سنسورهای اولتراسونیک در جایی که سنسورهای نوری عملکرد مناسبی برای تشخیص فیلم ندارد کاربرد دارند.(به عنوان مثال برای محصولات با شفافیت بی رنگ) . سنسورهای اولتراسونیک لبه فیلم را با یک پرتو اولتراسونیک پالسی اسکن می کنند. در طرف دیگر سنسور یک گیرنده قرار دارد که یک سیگنال ولتاژ آنالوگ را ایجاد می کند که متناسب با میزان ضربه امواج دریافتی است. هنگامی که فیلم به شکاف هوا می رسد، تکانه ها ضعیف می شوند و این سنسور را قادر می سازد تا لبه وب را به طور دقیق تشخیص دهد.
سنسورهای لبه فیلم اولتراسونیک(ultrasonic) معمولا دارای خروجی های 0 تا 5 ولت یا 0 تا 10 یا 4 تا 20 میلی آمپر آنالوگ هستند و به راحتی می توانند با هر نوع سیستم کنترلی منطبق شوند.

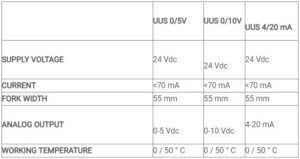

جدول خروجی های سنسور کنترل لبه اولتراسونیک
کاربردها:
سنسورهای کنترل لبه فیلم اولتراسونیک غالبا برای تشخیص انواع فیلمهای نایلونی، لمینت، منسوج، کاغذ و هر نوع لفاف پیچشی ساخته شده اند. در صنایع چاپ و بسته بندی، دستگاههای تولید کیسه های پلاستیکی و هر نوع دستگاهی که دارای سیستم کنترل و تنطیم لبه فیلم است کاربرد دارد
گروه توان پیشرو تامین کننده انواع سیستمهای کنترل لبه و سنسورهای آن از برند Erhardt+Leimer آلمان و Unity ترکیه می باشد. برای سفارش این محصول و محصولات مشابه با گروه توان پیشرو تماس بگیرید. 02634643601-09109354205
