در چاپ روتوگراور (Rotogravure) — نوعی چاپ صنعتی رول-به-رول برای بستهبندی، لیبلها، فیلمهای پلاستیکی و … — یکی از مهمترین بخشهای سیستم چاپ رنگ کنترل رجیستر (Register Control) است که وظیفه دارد هر رنگ چاپ شده دقیقا روی رنگ قبلی قرار گیرد تا کیفیت بالا و بدون هاله رنگ داشته باشیم.
عملکرد سنسور رجیستر رنگ چاپ
در سیستمهای چاپ روتوگراور با چاپ چند رنگ، به ازای هر ایستگاه رنگ، نشانههای رجیستر (register marks) در لبههای رول چاپشده تعبیه میشود. سنسورهای رجیستر رنگ (معمولا سنسورهای نوری / اپتیکال یا سیستم ماشین – ویژن) این نشانهها را در زمان واقعی تشخیص داده و موقعیتشان را به سیستم کنترل میفرستند. سپس کنترلر مرکزی (PLC یا کامپیوتر صنعتی) پیامهای سنسور را تحلیل و اصلاحات لازم در سرعت، فاز یا موقعیت رول را اعمال میکند تا رنگهای مختلف با هم بدون انحراف قرار بگیرند.
به عبارت دیگر، سنسور رجیستر رنگ مثل چشمی دقیق است که پیوسته موقعیت هر رنگ را میبیند و به سیستم میگوید «الان این رنگ کجاست؟» تا چاپ در هر ثانیه دقیق باقی بماند.
چرا کنترل رجیستر رنگ ضروری است؟
در چاپ روتوگراور با چند رنگ مثل CMYK یا بیشتر به دلایل زیر وجود سنسور کنترل رجیستر رنگ ضروری است:
دقت همترازی رنگها
بدون سنسورهای رجیستر چاپ، حتی اختلاف چند صدم میلیمتر بین رنگها باعث ایجاد هاله، لبههای مبهم یا کیفیت پایین در چاپ چند رنگ میشود. این مشکل در بستهبندیهای با تصاویر دقیق و رنگهای چشمنواز بسیار محسوس است.
عملکرد عالی در سرعتهای بالا
چاپ روتوگراور معمولا با سرعتهای بالا در خطوط تولید کار میکند. سنسورهای رجیستر رنگ در این شرایط با خواندن نشانهها در کسری از ثانیه، خطای چاپ را به حداقل میرسانند و اجازه میدهند خطوط تولید با کمترین توقف، کارآمد بمانند.
اتوماسیون و کاهش دخالت دستی
این سنسورها به همراه سیستمهای کنترل خودکار (PLC/HMI) باعث میشوند دیگر نیازی به تنظیمات دستی اپراتور برای هر رنگ نباشد — که سرعت و یکنواختی تولید را افزایش میدهد.

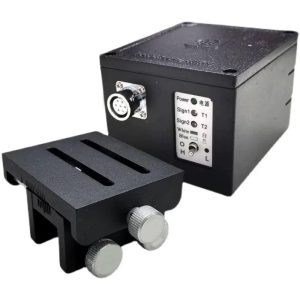

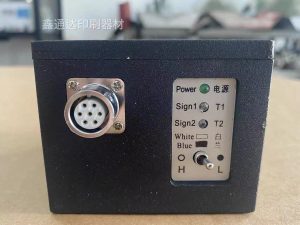

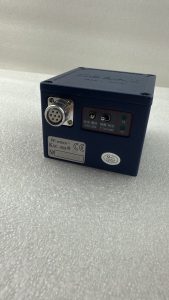

سنسور رجیستر رنگ چاپ روتوگراور جهت کنترل رجیستر و انطباق چاپ و رجیستر رنگها در دستگاه چاپ روتوگراور استفاده می شود
تکنولوژیهای کلیدی در سنسورهای رجیستر رنگ
- سنسورهای نوری/اپتیکال: این سنسورها با تابش نور و اندازهگیری بازتاب نور از نشانههای چاپشده، موقعیت رجیستر را تشخیص میدهند و سیگنال را به کنترلر ارسال میکنند.
- سیستمهای ماشین – ویژن: در برخی چاپهای پیشرفته، از دوربینهای سرعتبالا و تحلیل تصویر برای تشخیص دقیقتر نشانههای چاپ شده و تصمیمگیری هوشمند در لحظه استفاده میشود. این روش امکان تشخیص رنگ و موقعیت را در یک مرحله فراهم میکند.
ارتباط با سیستم رجیستر کنترل چاپ روتوگراور
سنسورهای رجیستر رنگ معمولا در ترکیب با:
- PLC (Programmable Logic Controller)
- HMI (Human-Machine Interface)
- Encoderها و سیستمهای اندازهگیری موقعیت غلتک
عمل میکنند تا دادههای موقعیت رنگ به سرعت تحلیل شده و اصلاحات لازم در فاز چاپ یا سرعت رول اعمال شود.
خلاصه مزایای سیستم رجیستر کنترل چاپ روتوگراور
| مزیت | توضیح |
|---|---|
| افزایش کیفیت چاپ | رنگها دقیقا روی هم قرار میگیرند |
| کاهش ضایعات | چاپ اشتباه کاهش مییابد |
| اتوماسیون | کاهش دخالت دستی |
| سرعت تولید بالا | مناسب خطوط سریع چاپ |
نکته در مورد برندها
سنسورهایی مانند آنچه در سیستمهای KESAI یا JULONG استفاده میشوند، معمولا نسخههای صنعتی از همین سنسورهای نوری یا بینایی هستند که با کنترلرهای PLC هماهنگ میشوند تا دقت و سرعت لازم برای چاپهای پیچیده فراهم شود.
شرکت توان پیشرو تامین کننده ملزومات و قطعات یدکی و فنی صنایع تولید فیلم،چاپ ،برش و بسته بندی بوده و تامین کننده انواع سنسورهای رجیستر رنگ چاپ روتوگراور برند های KESAI ,XU,XM,JULONG می باشد. برای مشاوره و آشنایی با محصولات فوق با ما در تماس باشید.
