فرکشن شفت یا فرکشن ساچمه ای به عبارتی حلقه اصطکاکی که به عنوان حلقه گراز نیز شناخته می شود ، جزو کوچک و دایره ای شکل است که در بسیاری از آچارهای ضربه ای یافت می شود. در اطراف سندان قرار دارد که قسمت مربعی محل اتصال سوکت است. هدف اصلی حلقه اصطکاکی این است که سوکت های ضربه ای را در جای خود محکم نگه دارد و در صورت نیاز تعویض آنها را آسان کند. استفاده از شفتهای اصطکاکی یا فرکشن ساچمه ای (فرکشن شفت) روش مناسبی برای قسمت پیچش دستگاه های برش هستند که نیازمند برش رولها بصورت چندگانه و مستقل هستند. بطوری که هر رول درحال پیچش به کشش متفاوت و مناسب خود نیاز دارد.
فرکشن شفت یا فرکشن ساچمه ای چیست ؟
در طول فرآیند پیچیدن چند رول، که پس از فرآیند برش یک فیلم پلاستیکی یا کاغذ یا هر ماده دیگری به دست میآید، مشکل بوجود آمدن اختلاف های ضخامت رول ها در نتیجه تفاوتهای میزان کشش رایج است.
برای حل این مشکل، شفتهای فرکشن یا شفت اصطکاکی یا اصطلاحا فرکشن ساچمه ای تنظیم متفاوتی از قفل شدن رولها بر روی یک یا چند حلقه اصطکاکی هسته هر رول را تضمین میکنند تا یک پیچش دقیق و کشش یکنواخت هر رول به دست آید.

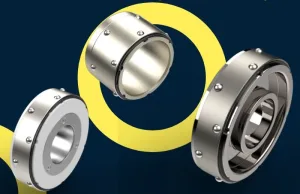

حلقه های فرکشن یا فرکشن شفت اصطکاکی ساچمه دار بسته به عرض از آلومینیوم یا فولاد آنودایز سیاه سخت ساخته می شوند. یک یاتاقان داخلی کروی، استحکام حلقه را حتی اگر از آلومینیوم ساخته شده باشد، افزایش می دهد و باعث می شود لغزش سیال تر شود. حلقههای اصطکاکی با عرض 12.15 میلیمتر، میتوانند به موقعیتدهندههای از پیش بارگذاریشده مجهز شوند تا قبل از درگیر شدن توپهای گرفتن با هسته، پایداری هستههای قرقره را افزایش دهند.
فرکشن شفت ابزاری مناسب جهت ایجاد تنشن مورد نیاز بر روی لفاف می باشد
جنس های متداول حلقه های اطکاکی یا فرکشن های شفت چیست ؟
حلقه های اصطکاکی معمولا از موادی ساخته می شوند که دوام، استحکام و مقاومت بالایی در برابر سایش دارند. مواد متداول عبارتند از:
- فولاد سخت شده یا آلیاژ فلز : این مواد به دلیل دوام و استحکام انتخاب شده اند و برای کاربردهای سنگین مناسب هستند.
- آلومینیوم : آلومینیوم به دلیل سبک بودن و در عین حال قوی بودن، مادهدیگری است که برای حلقه های اصطکاک استفاده می شود.
- مواد اصطکاکی MS92 : این یک ماده اصطکاکی تخصصی است که بهدلیل ضریب اصطکاک بالا و مقاومت در برابر دمای بالا، روغن و آب دریا در کاربردهای مختلف صنعتی استفاده می شود. این مواد تضمین میکنند که حلقههای اصطکاکی میتوانند در شرایط سختی که اغلب در کاربردهایی مانند کلاچ، موتور و ماشینآلات صنعتی در معرض آنها هستند مقاومت کنند.
نحوه کار فرکشن شفت

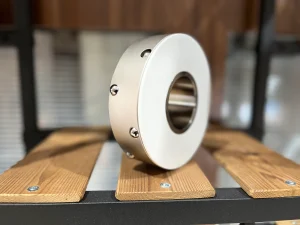

فرکشن های ساچمه ای در سایزهای 3 اینچ و 6 اینچ و از نظر عرضی در عرضهای متفاوتی بسته به نوع ماشین ساخته می شوند. این شفت فرکشن های ساچمه ای معمولا در سایزهای 15 میلیمتر الی 55 میلیمتر ساخته می شوند. رینگهای فرکشن شفن با عرضهای مساوی و هم سایز کنار هم بر روی شفت سوار می شوند و جهت راستگر قفل شده و بوبین رول را به همراه خود به گردش در می آورند. فرکشن شفتها در خلاف جهت (پاد ساعتگرد) باعث آزاد شدن ساچمه خود و بوبین رول می گردند. فروشگاه توان پیشرو تامین کننده انواع فرکشن شفتهای 3 و 6 اینچ با بهترین کیفیت می باشد.
نحوه عملکرد آن به این صورت است: حلقه اصطکاکی از فلز بادوام مانند فولاد فنری ساخته شده است و به خوبی در اطراف سندان قرار می گیرد. هنگامی که یک سوکت را روی سندان میکشید، حلقه اصطکاک شیار داخلی سوکت را میگیرد و کشش کافی برای محکم نگه داشتن سوکت در جای خود بدون ایجادمشکل در برداشتن آن ایجاد میکند.
